Приборы для измерения давления газа: основные типы и принципы работы (5 видео)

Давление газа является одним из основных параметров, которые используются в различных науках и промышленности. Для его измерения применяются специальные приборы, которые позволяют точно определить показатели этого физического явления. Однако, какие существуют типы приборов для измерения давления газа и каким образом они работают? Рассмотрим основные принципы их работы и области применения.

Одним из наиболее распространенных типов приборов для измерения давления газа являются манометры. Эти устройства позволяют измерять атмосферное и более высокое давление, а также предоставляют возможность контролировать его уровень. Принцип работы манометра основан на использовании жидкости и металлической мембраны. При повышении давления газа, жидкость сдвигается или деформируется, что приводит к отображению значений на шкале манометра.

Еще одним важным типом приборов для измерения давления газа являются пьезорезистивные датчики. Эти устройства используют кристаллы или полупроводники для преобразования давления газа в электрический сигнал. Пьезорезистивные датчики имеют высокую точность измерения и широкий диапазон применения, что делает их особенно популярными в промышленности.

Кроме манометров и пьезорезистивных датчиков, существует множество других типов приборов для измерения давления газа, таких как дифференциальные манометры, абсолютные датчики давления, мембранные приборы и т.д. Каждый из них имеет свои уникальные принципы работы и области применения. Благодаря этим приборам сегодня мы можем точно определять давление газа и использовать эту информацию в различных отраслях науки и промышленности.

Содержание

Основные типы приборов для измерения давления газа
Механические приборы для измерения давления газа
Дифференциальные манометры
Мембранные манометры
Барометры
Электрические приборы для измерения давления газа
Пьезоэлектрические трансдьюсеры
🎦 Видео

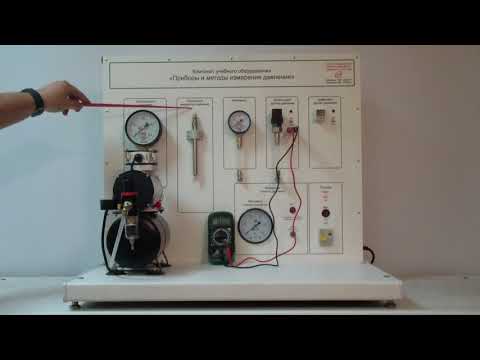

Видео:МанометрыСкачать

Основные типы приборов для измерения давления газа

Для измерения давления газа существует несколько основных типов приборов. Каждый из них имеет свои принципы работы и применяется в различных сферах.

Механические приборы — это наиболее распространенный тип приборов для измерения давления газа. Их принцип работы основан на использовании механических элементов, таких как пружины и поршни, для определения давления.

Дифференциальные манометры являются одним из подтипов механических приборов. Они измеряют разницу давления между двумя точками и используются в различных областях, таких как химическая промышленность и системы отопления.

Мембранные манометры — это еще один тип механических приборов. Они используют мембрану для измерения давления газа. Мембрана деформируется под действием давления и это деформация определяет величину давления.

Барометры — это специальный тип механических приборов, которые используются для измерения атмосферного давления. Они основаны на принципе изменения объема газа при изменении давления.

В дополнение к механическим приборам, существуют также электрические приборы для измерения давления газа. Они основаны на использовании электрических датчиков, таких как пьезоэлектрические трансдьюсеры, для измерения давления.

Пьезоэлектрические трансдьюсеры преобразуют механическое давление в электрический сигнал, который затем может быть измерен. Они широко применяются в научных и промышленных областях, где требуется высокая точность измерений.

Таким образом, основные типы приборов для измерения давления газа включают механические приборы, такие как дифференциальные манометры, мембранные манометры и барометры, а также электрические приборы, такие как пьезоэлектрические трансдьюсеры.

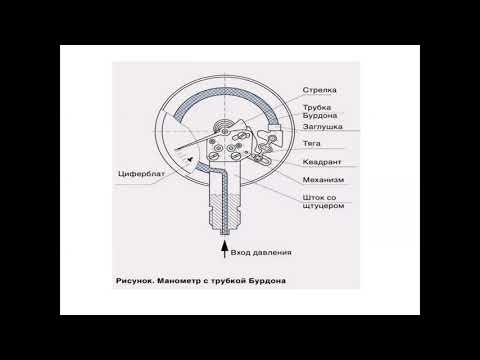

Видео:Принципы измерения давления: абсолютного, избыточного, дифференциального и гидростатического.Скачать

Механические приборы для измерения давления газа

Одним из наиболее распространенных механических приборов для измерения давления газа является манометр. Манометры используются для определения разности давлений между газами или между газом и вакуумом. Они работают на принципе уравновешенных сил, где мерный элемент прибора подвергается воздействию давления газа.

Существуют различные типы манометров, включая дифференциальные манометры, мембранные манометры и барометры.

Дифференциальные манометры используются для измерения разности давлений между двумя точками. Они состоят из измерительного элемента и системы переключения давления. Применяются при измерении давления газа в трубопроводах, резервуарах и других системах.

Мембранные манометры также используются для измерения разности давлений. Они состоят из эластичной мембраны, которая деформируется под воздействием давления газа. Мембранные манометры обычно компактны, надежны и точны в измерениях.

Барометры предназначены для измерения атмосферного давления. Они используются в метеорологии, а также в научных исследованиях. Барометры обычно имеют жидкостный или анероидный мерный элемент.

Механические приборы для измерения давления газа широко применяются в различных отраслях промышленности, включая нефтегазовую, химическую и пищевую промышленность. Они обеспечивают надежные и точные результаты измерений, что делает их неотъемлемой частью процессов контроля и безопасности.

Вместе с механическими приборами, существуют также электрические приборы для измерения давления газа, такие как пьезоэлектрические трансдьюсеры. Они основаны на использовании эффекта пьезоэлектричества и обеспечивают высокую точность и быстроту измерений.

Дифференциальные манометры

Принцип работы дифференциальных манометров основан на сравнении давления в двух точках с использованием жидкости или газа. Одна точка соединяется с одним концом манометра, а другая точка — с другим концом. Разница между этими точками вызывает изменение уровня жидкости или газа в манометре, что позволяет определить разность давлений.

Существует несколько типов дифференциальных манометров, включая жидкостные, электрические и цифровые. Жидкостные манометры используют колонку жидкости, например, ртуть, для измерения разности давлений. Электрические манометры используют электрический сигнал для измерения давления, а цифровые манометры используют датчики и микропроцессоры для измерения разности давлений.

Дифференциальные манометры широко применяются в различных областях, включая промышленность, науку и медицину. Они используются для измерения давления в системах отопления и вентиляции, мониторинге газовых трубопроводов и контроле процессов в химической промышленности.

Выбор типа дифференциального манометра зависит от требований конкретного приложения. Жидкостные манометры обычно предпочтительны для приложений с высокими давлениями и высокими требованиями к точности измерения. Электрические и цифровые манометры обычно более удобны в использовании и могут быть связаны с другими системами для автоматизации измерений.

В целом, дифференциальные манометры являются незаменимыми инструментами для измерения разности давлений в различных средах. Они обеспечивают точные и надежные данные, которые являются важными для контроля и управления процессами в различных отраслях промышленности.

Мембранные манометры

Такие манометры широко применяются в различных отраслях промышленности, включая нефтегазовую, химическую и пищевую промышленности, а также в системах отопления и кондиционирования воздуха.

Преимуществами мембранных манометров являются их компактность, легкость и возможность измерения высоких давлений. Они также отличаются стабильностью измерений и малой погрешностью.

Основными элементами мембранного манометра являются мембрана и шток, который связан с указателем или механизмом считывания. Когда давление газа увеличивается, мембрана деформируется, передавая это деформацию на шток. Шток, в свою очередь, двигается и двигает указатель по шкале, что позволяет считывать значение давления.

Важно отметить, что мембранные манометры могут быть как односторонней, так и двухсторонней шкалой, позволяя измерять как положительное, так и отрицательное давление газа.

Барометры

Существует несколько типов барометров, но основным типом является анероидный барометр. Внутри анероидного барометра находится герметичный металлический бак с низким давлением, в котором имеется пружинка. Под воздействием изменений в атмосферном давлении, пружинка сжимается или расширяется, что влияет на показания барометра.

Анероидные барометры обычно имеют шкалу сделанную из металла или пластика, на которой отображаются единицы измерения давления. Показания на шкале могут быть выражены в миллибарах, миллиметрах ртутного столба или дюймах ртутного столба.

Помимо анероидных барометров, существуют также ртутные барометры. Ртутные барометры используют колонку ртути, чтобы измерить атмосферное давление. В ртутном барометре, ртуть находится в вертикальной трубке, закрытой с одного конца и открытой с другого. Высота столбика ртути в трубке изменяется в зависимости от атмосферного давления.

Барометры являются важными инструментами для метеорологии. Изменения в атмосферном давлении могут предсказывать приближение штормов или изменение погодных условий. Они также используются во многих других областях, включая физику, геологию и строительство.

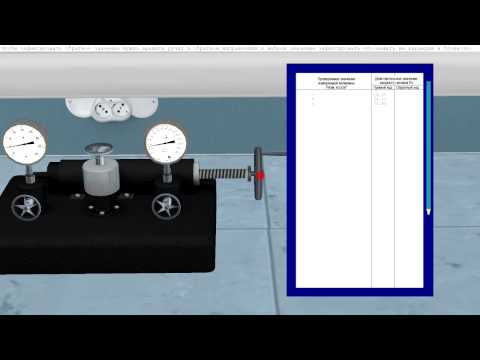

Видео:Приборы для измерения давления жидкости и газаСкачать

Электрические приборы для измерения давления газа

В электрических приборах для измерения давления газа используется принцип конверсии давления в электрический сигнал. Газовое давление действует на специальный элемент, такой как пьезоэлектрический трансдьюсер, который преобразует механическое давление газа в электрический сигнал. Этот сигнал затем анализируется и измеряется с помощью электрических схем, которые позволяют определить точное значение давления газа.

Основной преимуществом электрических приборов для измерения давления газа является их высокая точность и надежность. Они способны измерять давление газа с высокой точностью и обеспечивают стабильные результаты даже в сложных условиях.

Одним из наиболее распространенных типов электрических приборов для измерения давления газа являются пьезоэлектрические трансдьюсеры. Они работают по принципу пьезоэлектрического эффекта, который заключается в возникновении электрического заряда на поверхности некоторых материалов при механическом воздействии.

Пьезоэлектрические трансдьюсеры имеют высокую чувствительность и широкий диапазон измеряемого давления. Они способны работать с высокими и низкими давлениями и обладают высокой точностью измерения.

Электрические приборы для измерения давления газа находят применение во многих областях, включая автомобильную промышленность, нефтегазовую отрасль, а также в медицине и научных исследованиях. Они являются неотъемлемой частью современных технологий и позволяют обеспечить безопасную и эффективную эксплуатацию различных систем и оборудования.

Пьезоэлектрические трансдьюсеры

Пьезоэлектричество — это явление, когда некоторые материалы (например, кристаллы керамики или кварц) изменяют свою форму или размер при воздействии электрического поля. При этом они также генерируют электрический заряд.

Приборы, основанные на принципе пьезоэлектричества, используют эту особенность материалов для измерения давления газа. Когда на пьезокристалл действует давление, он меняет свою форму или размер, что приводит к генерации электрического заряда. Этот заряд затем измеряется и преобразуется в соответствующий показатель давления.

Пьезоэлектрические трансдьюсеры обладают рядом преимуществ, которые делают их популярными в различных областях промышленности и науки:

Высокая чувствительность: пьезокристаллы обладают высокой реакцией на малейшие изменения давления, что позволяет трансдьюсеру точно измерять давление газа.
Широкий диапазон измеряемых давлений: пьезоэлектрические трансдьюсеры могут измерять давление газа в широком диапазоне значений, что делает их универсальными для различных применений.
Высокая скорость и точность измерений: благодаря быстрой реакции пьезокристаллов, пьезоэлектрические трансдьюсеры обеспечивают высокую точность и скорость измерений давления газа.
Надежность и долговечность: пьезокристаллы обладают высокой стабильностью и долговечностью, что позволяет трансдьюсерам работать в тяжелых условиях и обеспечивает их долгий срок службы.

Пьезоэлектрические трансдьюсеры нашли применение в различных областях, включая научные исследования, промышленность, медицину, авиацию и автомобильную промышленность. Они широко используются для измерения давления газа в трубопроводах, емкостях, резервуарах и других системах.
