Датчик холла: принцип работы и применение (2 видео)

Датчик холла – это электронное устройство, которое использует эффект Холла для определения наличия или отсутствия магнитного поля. Принцип работы датчика холла основан на явлении возникновения электрического напряжения в проводнике, помещенном в магнитное поле. Датчики холла широко применяются в различных сферах, благодаря своей простоте, надежности и точности измерений.

Основное назначение датчиков холла – измерение магнитного поля. Они используются в магнитных датчиках, которые часто встречаются в автомобильной промышленности, например, для определения положения коленчатого вала или угла поворота руля. Также, датчики холла применяются в системах контроля доступа, где они определяют присутствие магнитной полосы или магнитного ключа.

В последние годы датчики холла стали особенно популярны в смартфонах и других устройствах с сенсорными экранами. Они используются для распознавания открытия и закрытия крышки, а также для определения положения магнитного штатива или док-станции. Это позволяет устройству автоматически изменять ориентацию экрана или переходить в энергосберегающий режим при закрытии крышки.

Содержание

Принцип работы датчика холла
Физические принципы
Работа в магнитном поле
Основные применения датчика холла
Автомобильная промышленность
Применение в электронике
Использование в медицине
📸 Видео

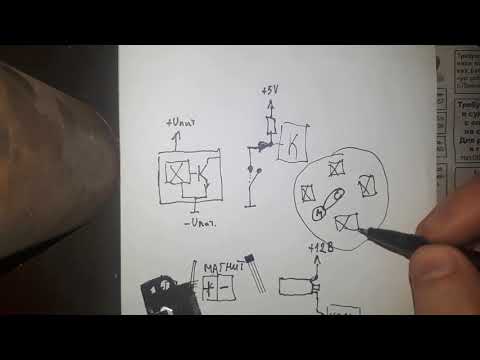

Видео:КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]Скачать

Принцип работы датчика холла

Основной элемент датчика холла — это тонкий полупроводниковый кристалл, в котором создано электрическое поле. Когда кристалл подвергается воздействию магнитного поля, электрическое поле изменяется, что приводит к появлению разности потенциалов между двумя противолежащими сторонами кристалла. Эта разность потенциалов пропорциональна магнитному полю и может быть измерена.

Датчики холла обычно состоят из кристаллического полупроводника, на который нанесены контакты для подачи напряжения. Когда датчик холла помещается в магнитное поле, электрический ток, протекающий через кристалл, изменяет свое направление и величину. Эта изменение может быть обнаружено и преобразовано в электрический сигнал, который может быть обработан и использован для определенных целей.

Основной принцип работы датчика холла заключается в измерении изменений электрического потенциала на датчике в результате воздействия магнитного поля. Это позволяет использовать датчик холла в различных областях, где требуется измерение магнитного поля или обнаружение наличия магнитных объектов.

Физические принципы

Холловский эффект был открыт Американским физиком Эдвином Холлом в 1879 году. Он заключается в том, что при прохождении тока через проводник, помещенный в магнитное поле, в нем возникает поперечное электрическое поле, которое становится причиной появления электродвижущей силы между его плоскостями. Это явление получило название холловского эффекта.

Принцип работы датчика холла состоит в том, что в его конструкции присутствует специальный проводник, который является источником измеряемого электрического сигнала. Этот проводник располагается в магнитном поле, которое создается с помощью магнита или электромагнита. Когда магнитное поле воздействует на проводник, возникает разность потенциалов, которая может быть измерена и использована для определения величины магнитного поля.

Датчики холла широко применяются в различных областях, таких как автомобильная промышленность, электроника и медицина. Они используются для измерения скорости вращения коленчатого вала автомобиля, определения положения газового дросселя и контроля магнитного поля в медицинском оборудовании. Благодаря своей надежности и точности, датчики холла стали неотъемлемой частью многих технических систем и устройств.

Работа в магнитном поле

Когда датчик холла помещается в магнитное поле, его физические свойства изменяются. Это позволяет датчику регистрировать наличие и направление магнитного поля. Датчики холла могут измерять как постоянное, так и переменное магнитное поле.

Преимуществом работы датчика холла в магнитном поле является отсутствие физического контакта с измеряемым объектом. Это позволяет датчикам быть надежными и долговечными, так как они не подвержены износу и фрикциону.

Датчики холла, работающие в магнитном поле, можно найти в широком спектре устройств и систем. Они используются в автомобильной промышленности для измерения скорости вращения коленчатого вала, контроля положения дроссельной заслонки, определения момента зажигания и других параметров. Датчики холла также широко применяются в электронике для измерения и управления магнитными полями в различных устройствах. Кроме того, они находят применение в медицине для создания и контроля магнитных полей в лазерных установках, томографах и других медицинских аппаратах.

Таким образом, работа датчика холла в магнитном поле играет важную роль в различных областях применения техники и электроники, обеспечивая точность измерения и контроля магнитных полей.

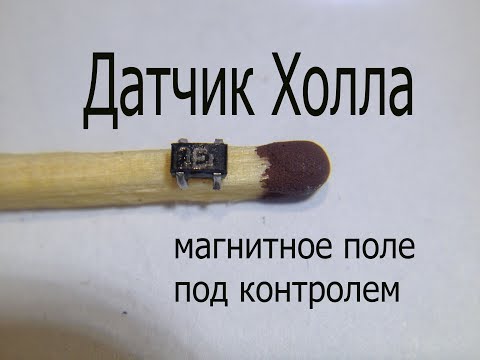

Видео:Что такое ДАТЧИК ХОЛЛА. Как работает и как устроенСкачать

Основные применения датчика холла

1. Автомобильная промышленность: Датчики холла широко используются в автомобилях для контроля положения коленвала, дроссельной заслонки, скорости движения автомобиля и других параметров. Они обеспечивают точные данные для систем управления двигателем, антиблокировочной системы (ABS), системы стабилизации тяги (TCS) и других систем безопасности и контроля.

2. Применение в электронике: Датчики холла используются в электронике для измерения тока, напряжения, мощности и других величин. Они обеспечивают высокую точность и надежность при измерении электрических параметров. Датчики холла также используются в системах управления, робототехнике, авиации и промышленности.

3. Использование в медицине: Датчики холла применяются в медицинских устройствах для измерения магнитного поля вокруг органов и тканей. Они могут использоваться для обнаружения магнитных элементов в организме и определения их положения. Датчики холла также применяются в медицинской технике для контроля сердечного ритма, измерения кровяного давления и других параметров здоровья.

Датчики холла широко применяются в различных областях, где необходимо измерять магнитное поле и получать точные данные. Их высокая чувствительность, малый размер и низкое энергопотребление делают их привлекательными для многих приложений. Благодаря своей надежности и точности, датчики холла продолжают находить новые области применения и оставаться востребованными на рынке.

Автомобильная промышленность

Датчики Холла широко применяются в автомобильной промышленности благодаря своим уникальным свойствам и надежности. Они играют ключевую роль в обеспечении безопасности и эффективности работы автомобилей.

Одним из основных применений датчиков Холла в автомобилях является их использование для измерения скорости колес. Это важно для работы системы антиблокировки тормозов (ABS). Датчик Холла, установленный рядом с каждым колесом, определяет его скорость в реальном времени. По этим данным система ABS регулирует давление на тормозах для предотвращения проскальзывания колес и снижения расстояния торможения.

Еще одним важным применением датчиков Холла в автомобилях является контроль положения дроссельной заслонки. Дроссельная заслонка регулирует количество воздуха, поступающего в двигатель, и, следовательно, его мощность и эффективность. Датчик Холла, установленный на дроссельной заслонке, позволяет контролировать ее положение и передавать эти данные в ЭВМ автомобиля для оптимального управления двигателем.

Также датчики Холла используются для обнаружения положения коленчатого вала двигателя. Это важно для работы системы зажигания и впрыска топлива. Датчик Холла, установленный на коленчатом валу, определяет его положение в каждый момент времени. Эти данные затем используются для управления синхронизацией зажигания и впрыска топлива, что позволяет двигателю работать более эффективно и экономично.

Таким образом, датчики Холла в автомобильной промышленности имеют широкий спектр применений и являются одной из ключевых технологий, обеспечивающих безопасность и эффективность работы современных автомобилей.

Применение в электронике

Датчики Холла применяются в электронике во множестве различных устройств и систем. Они используются для измерения магнитных полей, контроля движения, обнаружения и позиционирования объектов, а также для обнаружения тока и напряжения.

Одним из основных применений датчика Холла в электронике является их использование в магнитных датчиках или энкодерах. Магнитные датчики Холла позволяют определять положение объекта или обнаруживать его движение на основе изменения магнитного поля.

Они широко применяются в автоматических системах управления, таких как роботы, автопилоты и системы управления двигателями. Магнитные датчики Холла также используются в гироскопах, магнитных компасах и системах навигации.

Датчики Холла также находят применение в электронных замках и системах безопасности, позволяя обнаруживать открытие или закрытие дверей, окон или других объектов. Они используются в системах контроля доступа, а также в системах безопасности автомобилей.

В электронной медицине датчики Холла используются для измерения пульса, артериального давления и других физиологических параметров. Они также могут быть использованы в имплантируемых медицинских устройствах для контроля и управления различными функциями организма.

В общем, датчики Холла являются важной частью современной электроники, и их применение продолжает расширяться в различных областях, обеспечивая точность, надежность и эффективность во множестве приложений.

Использование в медицине

Датчики Холла имеют широкий спектр применения в медицинской индустрии благодаря своим особенностям. Они могут использоваться для измерения различных параметров и обеспечения точных диагностических данных. Вот некоторые способы использования датчиков Холла в медицине:

Мониторинг сердечного ритма: Датчики Холла могут использоваться для контроля сердечного ритма пациента. Они могут измерять электрические сигналы, генерируемые сердцем, и передавать данные на монитор для дальнейшего анализа. Это позволяет врачам обнаруживать аномалии и принимать соответствующие меры.
Измерение кровяного давления: Датчики Холла могут быть использованы для измерения кровяного давления пациента. Они могут быть интегрированы в манжеты для измерения давления на верхней или нижней части пациента. Это обеспечивает быстрое и точное измерение кровяного давления без необходимости использования традиционных методов.
Измерение уровня кислорода в крови: Датчики Холла могут быть использованы для измерения уровня кислорода в крови пациента. Они могут быть размещены на пальцах или ухе и мониторить уровень кислорода в реальном времени. Это особенно полезно для пациентов с заболеваниями легких или сердца, которым необходимо постоянное контрольно измерение кислорода.
Магнитно-резонансная томография: Датчики Холла могут быть использованы для улучшения качества изображений в магнитно-резонансной томографии (МРТ). Они могут устранить искажения, вызванные магнитными полями и помехами, что позволяет получать более точные и четкие изображения.

В итоге, датчики Холла играют важную роль в медицинской диагностике и облегчают жизнь врачам и пациентам. Их высокая точность и надежность делают их неотъемлемой частью медицинского оборудования и процедур.
