Операционный усилитель: принципы работы и применение (6 видео)

Операционный усилитель — это электронное устройство, предназначенное для усиления и обработки электрического сигнала. Оно широко применяется в различных областях, включая электронику, радио- и телекоммуникации, автоматизацию и многие другие. Операционные усилители обладают высокой степенью усиления, широкой полосой пропускания и низким уровнем искажений, что делает их незаменимыми компонентами во многих электронных схемах.

Одной из основных принципиальных особенностей операционных усилителей является обратная связь. Это процесс, при котором часть выходного сигнала подается на вход усилителя с противоположной полярностью. Такой подход позволяет добиться линейной, стабильной и предсказуемой работы устройства.

Операционные усилители также обладают большим набором характеристик и функций, которые можно использовать для различных задач. Например, они могут быть использованы в электронных аналоговых вычислительных устройствах, таких как усилители, фильтры, модуляторы и демодуляторы, компараторы и др. Операционные усилители можно также применять в системах автоматического контроля и управления, где они служат для обработки сигналов и регулирования работы различных узлов системы.

Содержание

Операционный усилитель: принципы работы и применение
Принципы работы операционного усилителя
Устройство операционного усилителя
Основные характеристики операционного усилителя
Примеры схем использования операционных усилителей
Применение операционных усилителей
Использование операционного усилителя в электронике
Применение операционных усилителей в аналоговых вычислительных устройствах
Применение операционных усилителей в системах управления
📽️ Видео

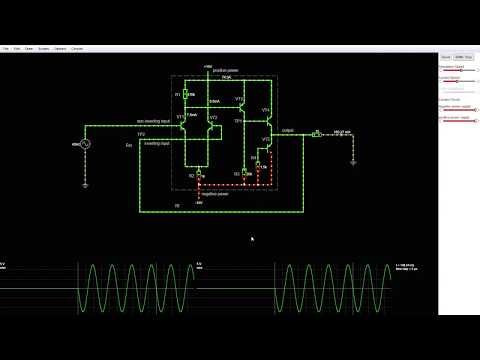

Видео:Как работает ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ Самое понятное объяснение в мире!Скачать

Операционный усилитель: принципы работы и применение

Основной принцип работы операционного усилителя заключается в усилении разности напряжений на его входах. ОУ имеет два входа – инвертирующий (-) и неинвертирующий (+), и один выход. Разность напряжений между этими входами определяет выходное напряжение ОУ.

ОУ обладает высоким коэффициентом усиления, что позволяет использовать его для усиления слабых сигналов до значений, пригодных для последующей обработки. Кроме того, ОУ может выполнять такие операции, как сложение, интегрирование, дифференцирование и другие.

Применение операционных усилителей включает множество областей. Они используются в аналоговых и цифровых системах связи, аудио- и видеоаппаратуре, источниках питания, электронных приборах и других устройствах.

В аналоговых вычислительных устройствах операционные усилители применяются для выполнения математических операций, фильтрации и анализа сигналов. Они являются ключевыми элементами в процессе обработки аналоговых сигналов.

Операционные усилители также широко используются в системах управления. Они позволяют создать обратную связь и реализовать различные управляющие алгоритмы. Благодаря своим высоким характеристикам операционные усилители эффективно выполняют функции управления и регулирования процессов в системах управления.

Итак, операционный усилитель – это мощный универсальный элемент, который находит широкое применение в различных областях. Знание принципов его работы и возможностей позволяет эффективно использовать ОУ в разработке и создании электронных устройств и систем.

Видео:ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ. Как он работает и как усиливает звук. Самое понятное объяснение!Скачать

Принципы работы операционного усилителя

Принцип работы операционного усилителя основан на использовании обратной связи. Устройство операционного усилителя включает в себя два входа – инвертирующий (-) и неинвертирующий (+), а также один выходной терминал.

Принципы работы операционного усилителя основаны на обратной связи, которая позволяет повысить стабильность и точность работы устройства. Обратная связь может быть положительной или отрицательной.

Положительная обратная связь позволяет создать усилитель с полосой пропускания, который может увеличивать сигналы на определенных частотах. Это используется, например, для создания фильтров или усилителей с определенной частотной характеристикой.

Отрицательная обратная связь позволяет создать усилитель, который стабильно усиливает сигналы с высокой точностью. В этом случае, часть выходного сигнала подается на инвертирующий вход, что позволяет компенсировать возможные нелинейности и искажения.

Принципы работы операционного усилителя являются основой множества электронных схем и устройств. Они широко применяются в таких областях как электроника, аналоговые вычислительные устройства и системы управления.

Устройство операционного усилителя

Операционный усилитель (ОУ) представляет собой особый вид усилителя, используемый в электронных схемах для выполнения различных функций, таких как усиление сигнала, генерация сигналов, фильтрация сигналов и других. ОУ имеет несколько входов и один выход, что позволяет ему выполнять различные операции над входными сигналами.

Основная схема ОУ состоит из дифференциального усилителя, который обеспечивает высокую степень усиления и хорошую линейность. Дифференциальный усилитель включает в себя два транзистора, подключенных к общему эмиттеру или коллектору. Входные сигналы подводятся к базам транзисторов, а выходной сигнал берется с эмиттера или коллектора.

Для операционного усилителя также характерно наличие питающих напряжений, которые обеспечивают его работу. Часто используются +V и -V, которые имеют противоположные значения и определяют диапазон напряжений, в котором может работать ОУ.

Устройство ОУ включает в себя не только дифференциальный усилитель и питающие напряжения, но и другие элементы, такие как резисторы, конденсаторы, диоды и другие активные и пассивные компоненты. Эти элементы позволяют настраивать характеристики ОУ в соответствии с требуемыми задачами.

Основные характеристики операционного усилителя включают в себя входное сопротивление, выходное сопротивление, коэффициент усиления по напряжению и по току, полосу пропускания и другие. Эти характеристики определяют возможности и ограничения использования ОУ в различных приложениях.

Применение операционных усилителей широко распространено в электронике. Они используются в аудиоусилителях, фильтрах, генераторах сигналов, схемах обратной связи, аналоговых вычислительных устройствах, системах управления и других устройствах. Одной из особенностей операционных усилителей является их способность выполнять сложные арифметические операции, что делает их незаменимыми компонентами во многих электронных системах.

Основные характеристики операционного усилителя

Одной из основных характеристик операционного усилителя является его усиление — способность устройства усиливать входной сигнал. Усиление операционного усилителя измеряется в децибелах и определяется внутренней конструкцией устройства. Большинство операционных усилителей имеют высокую степень усиления, что позволяет им работать с малыми входными сигналами.

Другой важной характеристикой является полоса пропускания операционного усилителя. Она определяет диапазон частот, в котором устройство способно работать с высокой точностью. Чем шире полоса пропускания, тем больше частотные составляющие сигнала могут быть переданы через усилитель без искажений.

Также следует обратить внимание на коэффициент нелинейности операционного усилителя, который указывает насколько точно усилитель реагирует на изменения входного сигнала. Чем меньше коэффициент нелинейности, тем более линейной будет реакция усилителя.

Еще одна важная характеристика — это входное сопротивление операционного усилителя. Она определяет влияние устройства на источник сигнала. Чем больше входное сопротивление, тем меньше будет искажение сигнала и тем точнее усилитель будет его усиливать.

Также стоит обратить внимание на выходное сопротивление операционного усилителя, которое определяет его способность предоставлять выходной сигнал без потерь. Чем ниже выходное сопротивление, тем меньше будет затухание сигнала на выходе усилителя.

Кроме того, важной характеристикой является диапазон рабочих напряжений операционного усилителя. Он указывает на максимальное и минимальное рабочее напряжение, в котором устройство может функционировать без искажений. Диапазон рабочих напряжений должен соответствовать требованиям конкретной задачи, в которой будет использоваться усилитель.

Характеристика	Описание
Усиление	Способность операционного усилителя усиливать входной сигнал
Полоса пропускания	Диапазон частот, в котором усилитель способен работать с высокой точностью
Коэффициент нелинейности	Точность реакции усилителя на изменения входного сигнала
Входное сопротивление	Влияние усилителя на источник сигнала
Выходное сопротивление	Способность предоставлять выходной сигнал без потерь
Диапазон рабочих напряжений	Максимальное и минимальное напряжение, в котором усилитель может функционировать без искажений

Именно эти характеристики определяют применимость операционного усилителя в различных областях, таких как электроника, аналоговые вычислительные устройства и системы управления.

Примеры схем использования операционных усилителей

Операционные усилители (ОУ) широко применяются во многих областях электроники и технологий. Вот несколько примеров использования операционных усилителей:

Название схемы	Описание
Сумматор	Операционный усилитель можно использовать в схеме сумматора для складывания нескольких аналоговых сигналов. Сумматор может быть полезен, например, при обработке аудио-сигналов или в системах контроля и управления.
Инвертирующий усилитель	С помощью операционного усилителя можно создать инвертирующий усилитель, который инвертирует входной сигнал и усиливает его. Эта схема может быть полезна в системах аудио и видео обработки, а также в системах связи и передачи данных.
Дифференциальный усилитель	Дифференциальный усилитель на базе операционного усилителя позволяет усилить разность между двумя входными сигналами. Такая схема может использоваться в системах измерения и контроля, а также в области медицинской и научной техники.
Интегратор	Операционный усилитель может быть использован в схеме интегратора, который выполняет математическую операцию интегрирования входного сигнала. Интеграторы широко применяются в различных системах управления и обработки данных.
Компаратор	Операционный усилитель можно использовать для создания схемы компаратора, который сравнивает два сигнала и выдает на выходе логическое значение в зависимости от результатов сравнения. Компараторы на основе ОУ используются, например, в системах сигнализации и безопасности.

Это только некоторые из множества возможных схем и применений операционных усилителей. Операционные усилители являются важными и универсальными элементами в электронике и находят применение во многих областях, от энергетики до телекоммуникаций.

Видео:Всё что вы хотели знать об Операционном Усилителе -- в ОДНОМ ВИДЕО.Скачать

Применение операционных усилителей

Операционные усилители находят широкое применение в электронике благодаря своим уникальным свойствам и характеристикам. Их высокая точность, малые искажения, большая полоса пропускания и возможность работы с различными уровнями напряжения делают их незаменимыми во множестве приложений.

В электронике операционные усилители широко используются в аналоговых усилительных схемах. Они обеспечивают усиление сигнала до требуемого уровня и позволяют манипулировать им, например, изменять амплитуду или фазу. Благодаря этим свойствам операционные усилители применяются в звуковых усилителях, радио и телевизионных приемниках, аудио-процессорах и других аудио-устройствах.

Операционные усилители также используются в системах управления, где они регулируют, управляют и контролируют различные параметры. Их применение можно найти в автоматических регуляторах, системах стабилизации, обратной связи, управлении двигателями и других электромеханических устройствах.

Еще одной областью применения операционных усилителей являются аналоговые вычислительные устройства. Эти устройства выполняют различные математические операции, такие как интегрирование, дифференцирование, сравнение, фильтрацию и другие. Операционные усилители обладают высокой точностью и стабильностью, что делает их идеальными для выполнения таких вычислений.

Использование операционного усилителя в электронике

Операционные усилители (ОУ) широко используются в электронике для выполнения различных функций. Они обычно используются в схемах усиления, фильтрации, сравнения и аналоговых математических операций.

В электронной сфере, операционные усилители играют важную роль в аналоговых вычислительных устройствах. Они используются для создания аналоговых схем, которые могут выполнять сложные вычисления, а также для реализации аналоговых операций, таких как интегрирование и дифференцирование.

Операционные усилители также широко применяются в системах управления, где они используются для обработки сигналов обратной связи и регулирования. Они делают возможным реализацию различных контроллеров и регуляторов, которые обеспечивают стабильность и точность в системе управления.

Благодаря своим преимуществам, таким как высокая точность, малый уровень шума и высокая стабильность, операционные усилители также находят применение в различных оптических, геофизических и медицинских приборах.

Использование операционных усилителей в электронике предоставляет огромные возможности для разработки и создания новых устройств с большой функциональностью и эффективностью.

Применение операционных усилителей в аналоговых вычислительных устройствах

Операционные усилители широко применяются в аналоговых вычислительных устройствах благодаря своим особым характеристикам и возможностям. Они могут выполнять различные математические операции, такие как сложение, вычитание, умножение и деление, а также интегрирование и дифференцирование сигналов.

В аналоговых вычислительных устройствах операционные усилители используются для обработки сигналов, подаваемых на вход устройства, и получения выходного сигнала, который далее может быть использован для управления другими системами или устройствами.

Применение операционных усилителей в аналоговых вычислительных устройствах позволяет достичь высокой точности и стабильности вычислений. Они обладают высоким коэффициентом усиления, малым уровнем шума и низким коэффициентом искажений, что особенно важно при выполнении точных математических операций.

Операционные усилители также позволяют реализовать различные функции в аналоговых вычислительных устройствах, например, фильтрацию сигналов, суммирование сигналов, определение амплитуды и частоты сигналов и многое другое. Благодаря своей гибкости и возможности настройки параметров они могут быть использованы для решения широкого спектра задач.

При проектировании аналоговых вычислительных устройств необходимо учитывать особенности и требования каждого конкретного случая. Выбор и настройка операционных усилителей должны быть осуществлены с учетом требуемой точности, скорости и диапазона операций. Также следует учитывать энергопотребление и габариты устройства, чтобы они соответствовали конкретным требованиям проекта.

Применение операционных усилителей в системах управления

Операционные усилители широко применяются в системах управления для обработки сигналов и выполнения различных операций. Они играют важную роль в регулировании и контроле различных процессов, обеспечивая стабильность и точность работы систем.

Системы управления, такие как автоматические регуляторы, реле и контроллеры, используют операционные усилители для обработки и усиления входных сигналов. Операционные усилители позволяют установить необходимую амплитуду, фазу и частоту сигнала, а также выполнить различные математические операции с помощью соответствующих схем.

В системах управления операционные усилители используются для создания обратной связи и стабилизации процессов. Они способны компенсировать возмущения и поддерживать заданные параметры работы системы, обеспечивая ее надежность и эффективность.

Операционные усилители также применяются в системах управления для выполнения аналоговых вычислений. Они позволяют осуществлять математические операции, фильтрацию сигналов, модуляцию и демодуляцию, управление аналоговыми схемами и многое другое. Благодаря своей гибкости и высокой точности, операционные усилители являются незаменимыми компонентами систем управления.

Операционные усилители также нашли применение в системах управления в области робототехники. Они используются для управления двигателями, сенсорами и другими устройствами, обеспечивая точность и плавность работы роботов.

Таким образом, применение операционных усилителей в системах управления является неотъемлемой частью современной электроники. Они обеспечивают стабильность, точность и гибкость работы систем, что позволяет достичь высоких показателей производительности и надежности.
