Почему конденсатор пропускает переменный ток? Объяснение и примеры (5 видео)

Конденсаторы — это электрические устройства, которые широко используются в различных электронных схемах и устройствах. Они состоят из двух металлических пластин, разделенных диэлектриком, который может быть изоляционным материалом, таким как воздух или пластик. Одной из основных особенностей конденсатора является его способность пропускать переменный ток. Несмотря на то, что конденсаторы могут блокировать постоянный ток, они позволяют переменному току проходить через себя.

Основная причина, почему конденсатор пропускает переменный ток, заключается в его способности накапливать электрический заряд на своих пластинах. Когда переменный ток проходит через конденсатор, заряд накапливается на одной пластине и затем переходит на другую пластину, поочередно меняя направление потока. При этом конденсатор действует как временное хранилище электрической энергии. Этот процесс называется «заряд-разряд».

Примером конденсатора, который пропускает переменный ток, является пассивный фильтр RC. В этой схеме конденсатор и резистор соединяются последовательно. Резистор ограничивает поток тока, а конденсатор пропускает переменный ток. Таким образом, конденсатор выполняет функцию фильтрации и удаляет нежелательные частоты из сигнала, передавая только нужные частоты.

Содержание

Как конденсатор пропускает переменный ток?
Влияние емкости конденсатора
Емкость источника переменного тока
Влияние емкости на сопротивление
Фазовращение и переменный ток
Фазовращение при использовании конденсатора
Примеры переменного тока в схемах с конденсатором
9. Рабочая область конденсатора
Ограничения по рабочей частоте
🎦 Видео

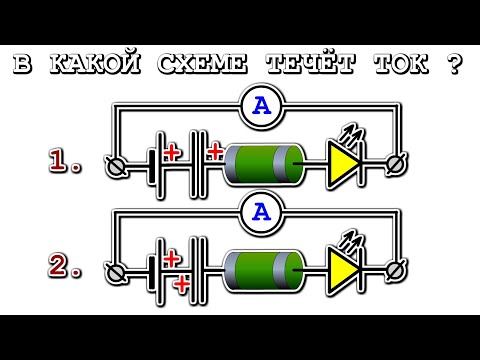

Видео:Течёт ли переменный ток через конденсатор?Скачать

Как конденсатор пропускает переменный ток?

Когда переменный ток подается на конденсатор, его заряжающий и разряжающийся процессы будут происходить в соответствии с изменяющимся напряжением. Во время положительной полуволны переменного напряжения конденсатор начинает заряжаться, пропуская ток через себя. Во время отрицательной полуволны конденсатор начинает разряжаться, выделяя накопленную энергию в цепь.

Ключевым фактором, от которого зависит способность конденсатора пропускать переменный ток, является его емкость. Емкость конденсатора указывает на его способность накапливать заряд. Чем больше емкость конденсатора, тем больше заряда он может накопить под воздействием переменного напряжения, и тем больше тока он сможет пропустить.

Емкость конденсатора определяется его конструкцией и материалами, используемыми в его изготовлении. Конденсаторы с большой емкостью могут использоваться, например, для фильтрации сигналов в электронных устройствах или для сглаживания напряжения в источниках питания.

Важно отметить, что конденсаторы не являются идеальными и имеют определенные ограничения по рабочей частоте. При очень высоких частотах переменного тока конденсатор может начать проявлять индуктивность и резко ухудшаться его способность пропускать ток. Поэтому перед использованием конденсатора в схеме необходимо учитывать его характеристики и предельные параметры работы.

Преимущества	Недостатки
Способность пропускать переменный ток	Ограничения по рабочей частоте
Малый размер и вес	Требуются положительные и отрицательные напряжения для работы
Высокая точность и надежность	Непостоянство ёмкости с течением времени

Видео:Конденсатор в цепи переменного токаСкачать

Влияние емкости конденсатора

Емкость конденсатора играет ключевую роль в его способности пропускать переменный ток. Чем больше емкость, тем больше заряда он может накопить и отдать. Это важно при работе с переменным током, так как он меняет направление и амплитуду во времени.

Влияние емкости на пропускание переменного тока можно проиллюстрировать таблицей значений:

Емкость (Ф)	Частота (Гц)	Сопротивление (Ом)	Ток (А)
1	50	100	0.02
2	100	100	0.04
3	150	100	0.06

Из таблицы видно, что при увеличении емкости конденсатора при прочих равных условиях (частоте и сопротивлении), ток увеличивается. Это объясняется тем, что большая емкость позволяет конденсатору накопить больше заряда, который потом будет отдаваться внешней цепи.

Также емкость конденсатора влияет на величину тока при изменении частоты переменного тока. При увеличении частоты, обратное направление заряда происходит быстрее, и конденсатор успевает накопить меньше заряда. В результате, ток уменьшается.

При выборе конденсатора для работы с переменным током, необходимо учитывать как емкость, так и рабочую частоту. Конденсатор обычно имеет ограничения по рабочей частоте, выходя за которые его характеристики будут неадекватными.

Емкость источника переменного тока

В обычной схеме, где используется простой синусоидальный источник переменного тока, конденсатор будет воспринимать силу тока и заряжаться или разряжаться в зависимости от изменения напряжения источника. В моменты, когда напряжение достигает своего максимального значения, конденсатор будет заряжаться, а при достижении минимального значения напряжения — разряжаться.

Если емкость конденсатора невелика, то он быстро сможет заряжаться и разряжаться в соответствии с изменением напряжения источника. Однако, если емкость большая, конденсатор будет медленно реагировать на изменения напряжения источника.

Емкость также может влиять на амплитуду переменного тока. При подключении конденсатора к источнику переменного тока, он может создать эффект фильтрации, снижая амплитуду переменного тока. Чем больше емкость конденсатора, тем больше снижается амплитуда переменного тока.

Емкость конденсатора играет важную роль в работе источника переменного тока. Большая емкость может замедлить реакцию конденсатора на изменение напряжения источника, а также снизить амплитуду переменного тока. Это важно учитывать при проектировании схем с использованием конденсаторов в качестве источников переменного тока.

Влияние емкости на сопротивление

Емкость конденсатора имеет значительное влияние на сопротивление цепи переменного тока. В отличие от постоянного тока, где сопротивление определяется только сопротивлением самой цепи, в цепях переменного тока учитывается еще и реактивное сопротивление, зависящее от емкости конденсатора. Реактивное сопротивление обозначается символом X_C.

Реактивное сопротивление конденсатора изменяется в зависимости от частоты переменного тока и емкости конденсатора. Чем выше емкость конденсатора, тем ниже реактивное сопротивление.

Для расчета реактивного сопротивления конденсатора используется формула:

X_C = 1 / (2πfC)

где:

X_C — реактивное сопротивление конденсатора (ом),

f — частота переменного тока (герц),

C — емкость конденсатора (фарад).

Из этой формулы видно, что реактивное сопротивление конденсатора уменьшается с увеличением частоты переменного тока и увеличением его емкости.

Влияние емкости на сопротивление цепи можно наглядно представить в виде таблицы:

Емкость конденсатора (C)	Реактивное сопротивление (X_C)
Меньше	Больше
Больше	Меньше

Таким образом, выбор емкости конденсатора может значительно влиять на сопротивление цепи переменного тока. Недостаточно большая емкость может привести к высокому реактивному сопротивлению и ограничить пропускную способность цепи, а слишком большая емкость может привести к низкому реактивному сопротивлению и конденсатор может стать перегрузочным для источника переменного тока.

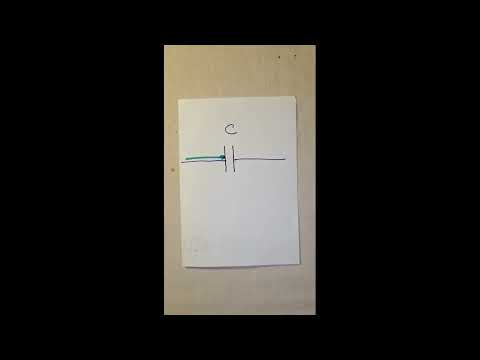

Видео:Как переменный ток идет через конденсатор? #энерголикбез за пару минут!Скачать

Фазовращение и переменный ток

В схемах с конденсатором фазовращение переменного тока связано с фазовым сдвигом между напряжением на конденсаторе и током, протекающим через него. Фазовый сдвиг определяется соотношением между сопротивлением и емкостью конденсатора в схеме.

Если в схеме присутствует только конденсатор, без активного сопротивления, то ток будет отставать по фазе от напряжения на конденсаторе на 90 градусов. Это происходит из-за того, что конденсатор запасает энергию в электрическом поле, а ток протекает только тогда, когда энергия решает выйти из конденсатора.

Если в схеме присутствует и конденсатор, и активное сопротивление, то фазовый сдвиг между напряжением и током будет меняться в зависимости от частоты переменного тока и значений сопротивления и емкости. При определенных значениях сопротивления и емкости фазовый сдвиг может быть равен 0 градусов, то есть фаза переменного тока совпадает с фазой напряжения на конденсаторе.

Фазовращение в схемах с конденсатором имеет свое применение в различных устройствах и электронных схемах. Например, в фильтрах низкой частоты конденсаторы используются для подавления высоких частот и создания фазового сдвига для правильной фильтрации сигнала.

Изучение фазовращения в схемах с конденсатором позволяет понять, как конденсатор влияет на переменный ток и как использовать это явление для достижения желаемых электрических характеристик в устройствах.

Фазовращение при использовании конденсатора

Когда переменный ток проходит через конденсатор, он заряжает его платы, что создает электрическое поле между ними. В свою очередь, это поле создает электрическое напряжение, которое препятствует дальнейшему протеканию тока. Переменный ток, протекая через конденсатор, создает фазовращение, потому что его напряжение отстает по фазе от тока.

Фазовращение при использовании конденсатора означает, что напряжение и ток не находятся в фазе друг с другом. Например, если ток достигает максимума, то напряжение будет около нуля, и наоборот. Это происходит из-за того, что конденсатор активно заряжается и разряжается во время цикла переменного тока.

Фазовращение при использовании конденсатора имеет широкий спектр применений. Оно может использоваться для создания фазовых сдвигов в электрических схемах, управления мощностью, компенсации реактивной мощности и других целей. Например, фазовый сдвиг может быть использован для управления скоростью электродвигателя или для создания условий для работы электролитических процессов.

Важно отметить, что фазовращение при использовании конденсатора может иметь как положительные, так и отрицательные значения. Положительное фазовращение означает, что напряжение отстает по фазе от тока, а отрицательное фазовращение — что напряжение опережает ток. Это зависит от расположения конденсатора в электрической цепи и его емкости.

В итоге, фазовращение при использовании конденсатора является важным феноменом в системах переменного тока. Оно позволяет создавать нужные фазовые сдвиги в цепях и использовать конденсаторы для различных электрических и электронных устройств.

Примеры переменного тока в схемах с конденсатором

Один из примеров — фильтр низких частот. В таком фильтре конденсатор подключен параллельно нагрузке. Он пропускает переменный ток низкой частоты, при этом блокируя высокочастотные сигналы. Это позволяет использовать фильтр для удаления шумов или синхронизации сигналов низкой частоты.

Еще одним примером является использо4вание конденсатора в цепях переменного тока для создания фазовращения. В таком случае, конденсатор подключен последовательно с активным элементом схемы, например, с резистором. Это создает фазовое смещение между напряжением и током, что может использоваться в различных приложениях, например, для коррекции мощности или управления скоростью двигателя.

Многие электронные устройства, такие как блоки питания, имеют конденсаторы для сглаживания напряжения. В таких схемах конденсаторы используются для устранения пульсаций и шумов в постоянном токе. Конденсаторы пропускают переменный ток, позволяя сгладить изменения напряжения и обеспечить стабильное питание устройства.

Конденсаторы также используются в фильтрах высоких частот. В таких фильтрах конденсаторы подключены последовательно с элементами схемы, и они блокируют низкочастотные сигналы, пропуская только высокочастотные. Это может быть полезно, например, для фильтрации радиошумов или для создания антенных схем с заданной полосой пропускания.

Примеры использования конденсаторов в схемах с переменным током многочисленны и разнообразны. Эти компоненты широко применяются в электронике, энергетике и других областях, где требуется работа с переменными токами. Понимание их принципов работы и возможностей позволяет эффективно проектировать и использовать электрические схемы.

Видео:КОНДЕНСАТОР В ЦЕПИ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА [РадиолюбительTV 89]Скачать

9. Рабочая область конденсатора

Каждый конденсатор имеет свою рабочую область, которая определяет набор параметров, в пределах которых он способен работать эффективно. Рабочая область конденсатора включает в себя диапазон рабочих напряжений, рабочую температуру и рабочую частоту.

Рабочее напряжение — это максимальное постоянное или переменное напряжение, которое конденсатор может выдержать без повреждения. Важно иметь в виду, что некоторые типы конденсаторов могут иметь разное рабочее напряжение для постоянного и переменного тока.

Рабочая температура указывает на диапазон температур, в которых конденсатор может надежно функционировать. Высокая температура может вызвать снижение емкости конденсатора и сократить его срок службы.

Рабочая частота определяет диапазон частот переменного тока, в котором конденсатор может работать эффективно. Конденсатор имеет определенную емкость, которая может изменяться в зависимости от частоты сигнала. Поэтому важно выбирать конденсатор с подходящей рабочей частотой для конкретного применения.

При выборе конденсатора для определенного приложения необходимо учитывать требования к рабочей области, чтобы гарантировать его надежное и эффективное функционирование в рамках заданных условий.

Ограничения по рабочей частоте

Конденсаторы имеют ограничения по рабочей частоте, которые связаны с их физическими свойствами и конструкцией. В зависимости от типа конденсатора, его рабочая частота может варьироваться от низких до очень высоких значений.

Низкочастотные конденсаторы, такие как электролитические или керамические, обычно имеют низкие ограничения по рабочей частоте. Они могут быть использованы в схемах с низкочастотным переменным током, например, в блоках питания или фильтрах низких частот.

Однако для работы с высокочастотными сигналами требуются специальные конденсаторы, такие как керамические SMD или фольговые конденсаторы высокой частоты. Они обладают лучшими характеристиками в диапазоне высоких частот и обеспечивают низкое сопротивление и низкое рассеяние энергии.

Также следует отметить, что при работе с конденсаторами на очень высоких частотах возникают дополнительные проблемы, такие как эффекты дрейфа, эффекты смещения и потери энергии. Эти факторы могут существенно влиять на работу конденсатора и требуют учета при выборе и использовании его в схемах высокочастотной техники.

Поэтому перед выбором конденсатора для работы с переменным током на конкретной частоте необходимо учесть ограничения по рабочей частоте конденсатора и выбрать подходящий тип, который обеспечит нужные характеристики и надежную работу сигнала на заданной частоте.

Тип конденсатора	Рабочий диапазон частот
Электролитический	Низкие частоты до нескольких килогерц
Керамический	От низких до высоких частот, в зависимости от типа
Фольговый	Высокие частоты от нескольких мегагерц до гигагерц

Таким образом, ограничения по рабочей частоте являются важным фактором при выборе и использовании конденсаторов в схемах переменного тока. Правильный выбор конденсатора, учитывающего его рабочую частоту, обеспечит эффективную и стабильную работу сигнала в заданном диапазоне частот.
