Масштаб – это важный инструмент в проектировании и черчении, который позволяет установить соотношение между изображением на чертеже и его реальными размерами. Применение масштаба на чертеже позволяет визуально представить объекты на бумаге так, как они бы выглядели в реальном мире. Зачастую чертежи делаются в масштабе, чтобы уместить большие объекты на ограниченной площади.

Масштаб может применяться в различных областях: архитектуре, строительстве, машиностроении, дизайне интерьера и других промышленных отраслях. На чертеже масштаб может быть указан числом или геометрическим отношением. Например, 1:100 означает, что один сантиметр на чертеже соответствует ста сантиметрам в реальности.

Применение масштаба на чертеже позволяет точно определить размеры объектов, сохранить пропорции и установить соотношение между различными частями объекта. Это особенно важно при проектировании зданий и сооружений, где каждый миллиметр может иметь значение. Кроме того, использование масштаба делает чертеж более понятным и удобным для чтения и интерпретации.

Важно отметить, что выбор масштаба на чертеже зависит от размеров объекта и доступного пространства на бумаге. В некоторых случаях может потребоваться использование нескольких масштабов для разных частей чертежа. Кроме того, при работе с компьютерными программами для черчения, масштаб может быть изменен в любой момент без потери качества чертежа.

Содержание

Применение масштаба на чертеже: все, что нужно знать
Когда использовать масштаб на чертеже
При необходимости уменьшить или увеличить объекты на бумаге
Применение масштаба на чертеже для изображения комплексных объектов и больших территорий
Применение масштаба на чертеже при работе с масштабными моделями и макетами
Преимущества применения масштаба на чертеже
Преимущества применения масштаба на чертеже
💡 Видео

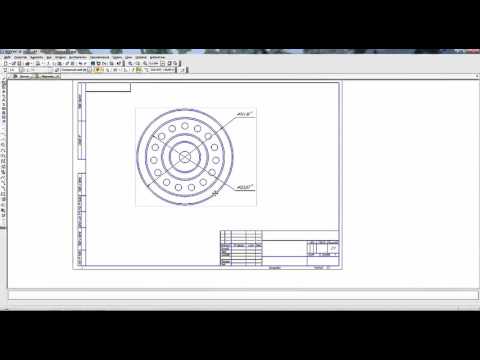

Видео:Чтение чертежа, масштабСкачать

Применение масштаба на чертеже: все, что нужно знать

Основная цель использования масштаба на чертеже — уменьшение или увеличение объектов, чтобы они поместились в заданные рамки на бумаге. Наиболее распространенные масштабы – это числовые соотношения, например, 1:50 или 1:100, где первое число показывает, на сколько раз нужно уменьшить объект, чтобы он вписался на бумагу.

Применение масштаба на чертеже необходимо, когда нужно изображать сложные объекты или большие территории. Благодаря масштабу можно передать каждую мелочь и деталь объекта, сохраняя его пропорции и соотношения.

Масштаб также широко используется при работе с масштабными моделями и макетами. Он позволяет создать миниатюрный вариант объекта или территории, сократив его размер без потери информации.

Преимущества применения масштаба на чертеже очевидны – это более точное и четкое представление объекта. Благодаря масштабу можно избежать искажений и ошибок в размерах и форме объекта. Каждая деталь будет отображена точно и понятно.

Таким образом, применение масштаба на чертеже является неотъемлемой частью работы профессионалов в различных областях. Знание принципов масштабирования поможет вам создать точные и понятные чертежи, которые будут служить надежной основой для реализации ваших идей и проектов.

Видео:Масштаб. 6 класс.Скачать

Когда использовать масштаб на чертеже

Масштаб на чертеже используется в различных ситуациях, где требуется представить объекты или территории, не помещающиеся на одном листе бумаги в естественную величину. Применение масштаба позволяет уменьшить или увеличить изображение, чтобы оно легко помещалось на листе.

Один из основных случаев применения масштаба — это при разработке планов зданий или инженерных систем. Чтобы вместить всю информацию на листе бумаги, объекты изображаются в масштабе, где один сантиметр на чертеже может соответствовать нескольким метрам или километрам в реальности.

Масштаб также применяется при создании карт и планов городов. Благодаря масштабу можно показать многочисленные улицы, здания и другие объекты на относительно небольшом листе бумаги. Это облегчает навигацию и понимание местности.

При работе с масштабными моделями и макетами также необходимо использовать масштаб на чертеже. Это позволяет создать точную копию объекта, сохраняя его пропорции и размеры.

Использование масштаба на чертеже имеет ряд преимуществ. Во-первых, это позволяет получить более точное и четкое представление объекта. Благодаря масштабу можно увидеть детали и особенности, которые могли быть незаметны в естественной величине.

В целом, масштаб на чертеже — это важный инструмент, который позволяет представить объекты и территории в удобной для анализа и понимания форме. Правильное использование масштаба обеспечивает точность и ясность чертежей, а также помогает облегчить их визуализацию и интерпретацию.

При необходимости уменьшить или увеличить объекты на бумаге

Например, если нужно создать чертеж большого здания, уменьшение масштаба позволит уместить все детали на листе бумаги. Такой подход сделает чертеж более наглядным и позволит рассмотреть каждую деталь даже в условиях ограниченного места.

С другой стороны, если объект небольшой и требуется изучить его более детально, увеличение масштаба на чертеже позволит более точно отобразить каждую составляющую. Это может быть полезно, например, при создании чертежей ювелирных изделий или механизмов, требующих высокой степени точности.

Использование масштаба на чертеже для изменения размеров объектов на бумаге является одним из главных инструментов, позволяющих создавать точные и качественные чертежи.

Применение масштаба на чертеже для изображения комплексных объектов и больших территорий

Когда имеется дело с большими территориями, такими как города, городские районы или участки земли, использование масштаба на чертеже становится необходимым. Отображение всей территории в реальную величину на одном листе бумаги обычно не представляется возможным, поскольку это приведет к тому, что масштаб будет слишком маленьким, и мелкие детали и особенности местности не будут видны. Поэтому чертежи, где изображаются большие территории, обычно делаются с использованием масштаба, который позволяет увеличить мелкие детали и особенности, чтобы они были видны.

Применение масштаба на чертеже также полезно при изображении сложных объектов, таких как здания, сооружения, машины и прочее. При создании чертежа таких объектов с использованием масштаба можно уменьшить их размеры, чтобы они помещались на листе бумаги, сохраняя при этом пропорциональность и детализацию. Это позволяет работникам в сфере архитектуры, машиностроения и других отраслях четко представить объекты и легче проводить изменения или модификации.

Кроме того, использование масштаба на чертеже при изображении комплексных объектов и больших территорий упрощает восприятие и понимание чертежа. Более мелкие детали и особенности могут быть легко видны на чертеже, что позволяет более точно представить объект или территорию. Это особенно важно при работе с проектами, где каждая деталь имеет значение, или при представлении проектов заказчикам или команде.

Итак, использование масштаба на чертеже для изображения комплексных объектов и больших территорий позволяет уменьшить размеры и сохранить пропорции объектов, визуально увеличить мелкие детали и особенности, а также сделать чертеж более понятным и информативным.

Применение масштаба на чертеже при работе с масштабными моделями и макетами

Использование масштабов на чертеже для масштабных моделей и макетов позволяет сохранить соотношение между размерами объекта и его реальными размерами. Это помогает дизайнерам и инженерам создать детальные модели, которые могут быть использованы для анализа, презентации и тестирования.

Процесс работы с масштабом на чертеже при создании масштабных моделей и макетов включает в себя следующие шаги:

Определение масштаба: перед началом работы необходимо определить желаемый масштаб. Это зависит от размеров объекта или территории, доступных материалов, а также требуемой детализации.
Измерение объекта: следующим шагом является измерение реального объекта или территории. Это позволяет определить его размеры и пропорции.
Масштабирование на чертеже: с использованием определенного масштаба, размеры объекта или территории масштабируются на чертеже. Это делается путем увеличения или уменьшения размеров каждого элемента в соответствии с выбранным масштабом.
Создание масштабной модели или макета: с помощью масштабированного чертежа можно приступить к созданию масштабной модели или макета. Он будет иметь точные пропорции и размеры, отражающие реальный объект или территорию.

Применение масштаба на чертеже при работе с масштабными моделями и макетами позволяет создавать реалистичные и точные представления объектов и территорий. Это полезно во многих отраслях, включая архитектуру, инженерное дело, дизайн и градостроительство. Масштабные модели и макеты помогают при презентациях, позволяют визуализировать и тестировать идеи, а также облегчают взаимодействие между клиентами, проектировщиками и строителями.

Видео:Масштабы чертежей. Какие виды масштабов чертежей существуютСкачать

Преимущества применения масштаба на чертеже

Применение масштаба на чертеже имеет несколько преимуществ, которые делают его важным инструментом в области архитектуры, инженерии и дизайна. Вот некоторые из них:

Более точное и четкое представление объекта. Масштаб позволяет уменьшить или увеличить объект на бумаге, чтобы он лучше соответствовал реальному размеру. Это позволяет более точно представить детали объекта и обеспечивает более высокую степень детализации.
Легкость работы с большими территориями. Масштаб позволяет изображать большие территории, такие как города или районы, на маленьких листах бумаги. Это упрощает работу с такими проектами и обеспечивает возможность детального изучения и анализа больших областей.
Возможность работы с масштабными моделями и макетами. Масштаб позволяет создавать масштабные модели и макеты объектов, которые помогают визуализировать и представить конечный результат проекта. Это особенно важно при проектировании зданий и сооружений, а также при создании прототипов продуктов.

Применение масштаба на чертеже является неотъемлемой частью процесса создания качественных и точных проектов. Оно позволяет архитекторам, инженерам и дизайнерам воплотить свои идеи в реальность, учитывая все детали и особенности объекта. Без использования масштаба было бы невозможно достичь такой высокой степени точности и качества в проектах, что делает его одним из самых важных инструментов в данной области.

Преимущества применения масштаба на чертеже

Использование масштаба на чертеже имеет ряд преимуществ, которые делают его неотъемлемой частью работы по созданию и представлению объектов:

Более точное и четкое представление объекта: Один из основных преимуществ масштабирования на чертеже заключается в возможности представить объекты с высокой степенью точности и детализации. Масштаб позволяет изображать детали, которые могут быть невидимыми на больших масштабах, и улучшает понимание формы и размеров объекта.

Удобство работы с большими объектами и территориями: Масштабирование на чертеже особенно полезно при работе с комплексными и большими объектами или территориями. Оно позволяет уместить их на бумаге в удобном и понятном виде, делая возможным анализ, планирование и визуализацию.

Использование масштабных моделей и макетов: Визуализация объекта в форме масштабной модели или макета является эффективным способом представления проекта. Применение масштаба на чертеже позволяет создать точную модель, соответствующую размерам и пропорциям реального объекта, что упрощает восприятие и оценку его характеристик.

Использование различных масштабов для разных целей: Масштабирование на чертеже предоставляет возможность использовать различные масштабы для разных целей. Например, для планирования и проектирования используются масштабы, позволяющие учесть каждую деталь и полностью представить объект, в то время как для представления проекта заказчику или научного анализа могут использоваться более общие и упрощенные масштабы, которые отображают основные характеристики без деталей.
